- 商品名稱:ADSS光纜500跨距技術參數
- 上架時間:2016-02-18 11:30:26
- 產品類別:ADSS光纜
- 來源:未知
咨詢熱線:18114267925、18616652777
普通光纜的國家標準明確規定了不同使用方式(如架空、管道、直埋等)的光纜應具有的機械強度。而ADSS光纜是自承式架空光纜,所以它除了必須承受自身重力的長期作用外,還必須能經受住自然環境的洗禮。如果ADSS光纜機械性能設計不合理、與當地天氣不相適應,則光纜就會(huì )存在安全隱患,壽命就會(huì )打折扣。因此,每個ADSS光纜工程都必須根據光纜路由所處的自然環境和跨距ADSS的架設檔距可達到1800米/擋,耐壓高、抗電蝕性能好、防雷擊,可以在500kV電壓等級的輸電線路桿塔上敷設,并具有很強的抗彈擊性能,一般的砂槍在10米以外的距離射擊不會(huì )對光纜造成故障性傷害。還具有很強的耐低溫性能和環境適應性。光纜不依賴于輸電線而獨立敷設,施工和維護都比較方便,而且不需要停電作業,光纜也比較便宜。ADSS--300M-PE-36B1ADSS光纜設計為束管層絞結構,主要為6管層絞和8管層絞。
ADSS光纜也稱全介質自承式光纜,全介質即光纜所用的是全介質材料,自承式是指光纜自身加強構件能承受自重及外界負荷。這一名稱就點明了這種光纜的使用環境及其關鍵技術:因為是自承式,所以其機械強度舉足輕重;使用全介質材料是因為光纜處于高壓強電環境中,必須能耐受強電的影響;由于是在電力桿塔上架空使用,所以必須有配套的掛件將光纜固定在桿塔上。即ADSS光纜有三個關鍵技術:光纜機械設計、懸掛點的確定和配套金具的選擇與安裝。ADSS--300M-PE-36B1
ADSS光纜機械性能光纜機械性能主要體現在光纜最大允許張力(Maximum Allowable Tension,簡稱MAT)、年平均運行張力(Every Day Strength,簡稱EDS)及極限抗拉強度(Ultimate Tensile Strength,簡稱UTS)等。ADSS--300M-PE-36B1

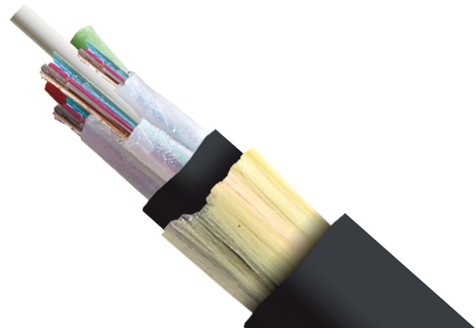

結構特點:ADSS--300M-PE-36B1
FRP,玻璃增強纖維,作為中心張力元件和防折元件。
PBT,聚對苯二甲酸丁二醇酯,作為束管材料,置入具有合適余長的光纖并填充阻水纖膏。
芳綸紗,作為抗張強度元件,根據ADSS的強度要求設計芳綸紗數量,并通過調節扭距平衡的芳綸纏繞,使ADSS具有極高的抗拉強度和應力應變特性。
護套,內護套采用黑色聚乙烯,外護套分為普通聚乙烯和耐電痕聚乙烯,對應于空間電位≤12kV和>12kV的工作環境。
ADSS光纜主要用于已有110kV及以下電壓等級線路增加光通道,快速建設光纖網絡(luò )。因此,要在原有桿塔上尋找安裝ADSS光纜的合適“空間”。
ADSS光纜技術參數: ADSS--300M-PE-36B1
ADSS光纜工作在大跨距兩點支撐的(通常為數百米,甚至超過1公里)架空狀態,與傳統概念的“架空”完全不同(郵電標準的架空吊線掛鉤程式,平均0.4米對光纜有1個支點)。所以,ADSS光纜的主要參數與電力架空線的規程接軌。
MAT-最大允許張力
指在設計氣象條件下理論計算總負載時,光纜所受到的張力。在此張力下,光纖應變應≤0.05%(層絞)和≤0.1%(中心管)且無附加衰減。通俗而言,即光纖余長在這一控制值上剛好被“吃”完。根據該參數和氣象條件以及控制的弧垂,可計算在此條件下光纜的允許使用檔距。因此,MAT是弧垂-張力-跨距計算的重要依據,也是表征ADSS光纜應力應變特性的重要證據。
RTS-額定抗拉強度
又稱為極限抗拉強度或破斷力,指承載截面(主要計紡綸)強度之和的計算值。實際破斷力應≥95%計算值(光纜中任意元件的斷裂均判為纜破斷)。該參數并不是可有可無的,很多控制值與之相關(例如桿塔強度、耐張金具、防震措施等)。對光纜專業而言,如果RTS/MAT(相當于架空線的安全系數K)的比值不恰當,即使用了很多紡綸,而可用的光纖應變域很窄,則經濟/技術性能比很差。通常,MAT約相當于40%RTS。
EDS-年平均應力
有時稱為日平均應力,是指在無風無冰及年平均氣溫下,理論計算負載時光纜所受到的張力,可認為是ADSS在長期運行時的平均張(應)力。EDS一般為(16~25)%RTS。在此張力下,光纖應無應變、無附加衰減,即非常穩定。EDS同時是光纜的疲勞老化參數,據此參數決定光纜的防振設計。
UES-極限運行張力
又稱為特殊使用張力,是指在光纜有效壽命期內,有可能發生超出設計負載時光纜所受的最大張力。意味著光纜允許短時過載,光纖可以在有限允許范圍內承受應變,通常UES應>60%RTS。在此張力下,光纖應變
